Конспект урока «Графические операторы в Паскале» по информатике

Тема: «Графические операторы в Паскале»
Цель урока: Формирование понятия учащимися операторов графики в программе Borland Pascal.

Задачи:

• образовательная – дать определения графическим операторам;

• развивающие – формировать у учащихся логическое и алгоритмическое мышление;

• развить познавательный интерес к предмету;

• научить оперировать ранее полученными знаниями;

• выработать умение планировать свою деятельность;

• воспитательные – воспитание умения самостоятельно мыслить, ответственности за выполняемую работу, аккуратности при выполнении работы.

Оборудование: интерактивная доска, компьютер, компьютерная презентация.

Технологии: Информационные

План урока:
I. Орг. момент.
II. Теоретическая часть.

III. Практическая часть.
IV. Итог урока
V.Д/з

Ход урока:
I. Орг. момент.
Приветствие, проверка присутствующих. Объяснение хода урока.

II. Теоретическая часть.

Слайд 1.

Сегодня на уроке мы рассмотрим графические операторы, с помощью которых будем составлять программы, результатом запуска которых будет графическое изображение.

Слайд 2.

Прежде, чем приступить к созданию графических программ на Turbo Pascal, необходимо включить графические модули: GRAPH .

Слайд 3.

Подключение модуля GRAPH к программе осуществляется с помощью ключевого слова Uses.

( Uses Crt, Graph, после строки заголовка)

Слад 4.

В программе устанавливается режимы:
1) монитора(разрешение, тип палитры)

2) место расположение драйвера:
initgraph(driver,mode,'c:\Pascal');
или
initgraph(d,m,'c:\Pascal');

в программе можно использовать сокращенную запись

Слад 5.

Структура программы:

program vvv; строка заголовка

uses graph; графический модуль

var d,m:integer; координаты целых чисел

begin

d:=0; m:=0; обнулить координаты

initgraph(d,m,'c:\Pascal'); Инициализация графики(путь)

………………………… (операторы графики)

readln; Задержать программу

closegraph; Закрытие графического режима

end. Конец программы

Слад 6.

При работе в графическом режиме весь экран разбивается на отдельные точки — "пикселы". Положение пиксела также задается двумя координатами — X и Y. Координата X увеличивается слева направо, а координата Y — сверху вниз.

Для нашего графического режима обычно значение максимальной координаты X равно 640 пикселям, а Y– 480 пикселям.

Чтобы точно строить изображение на экране, Вам нужно сначала нарисовать, как это должно выглядеть на бумаге. Для этого начертите в тетради систему координат графического режима.

Итак, отсчет начинается с верхнего левого угла с координатами (0;0), значение Х – столбец, отсчет слева направо; значение Y – строка, отсчет сверху вниз.

Слад 7.

Операторы цвета:

SetColor(n) – цвет рисования

SetBkColor(n) – цвет фона

Для задания цвета точки можно использовать как слово на английском языке, так и цифру из следующей таблицы:

Цвет

Слад 8. Операторы графики Слад 9. 1)Line(х1, у1,х2, у2) -линия

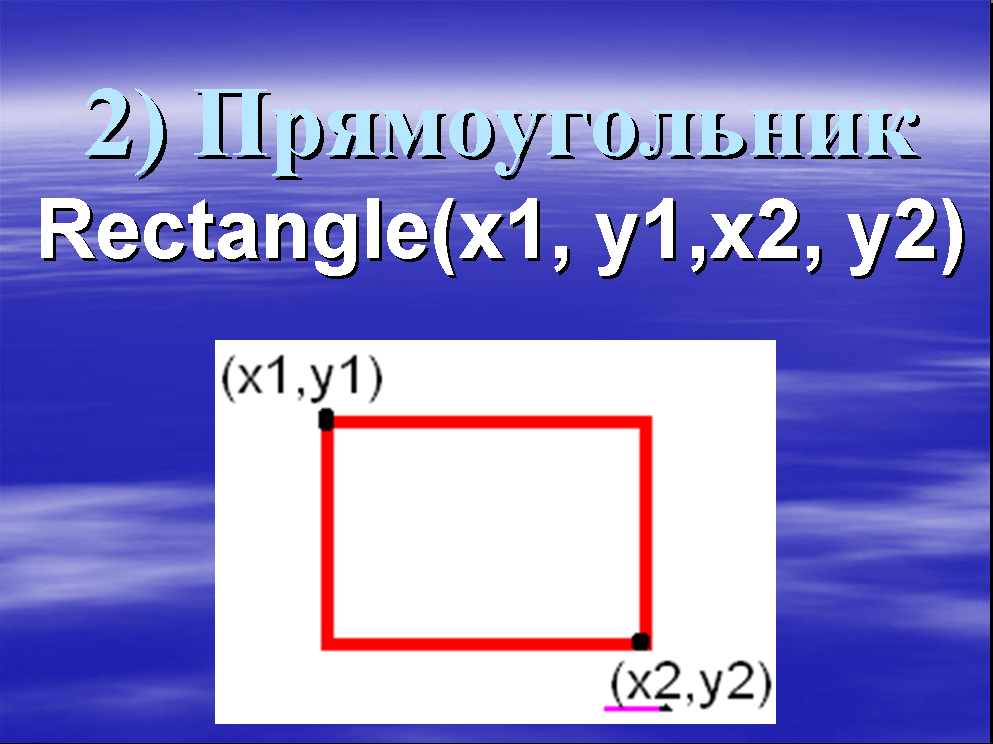

Слад 10. 2) Rectangle(х1, у1,х2, у2)-прямоугольник

Слад 11. 3)Bar(х1, у1,х2, у2)- закрашенный прямоугольник

SETFILLSTYLE(№ стиля, № цвета); -установить цвет и стиль закраски:

Слад 12.№ стиля заливки Вид стиля Слад 13.4)Circle(х, у,R)- окружность.

Слад 14. 5) Агс (х, у, а1, а2, R) -Дуга окружности Слад 15. 6) Эллипс:

Еllірsе(х,у,а1,а2,R1,R2)

Слад 16. Слад 17.

7) Закрашенный эллипс: 8)Часть закрашенного круга:

Fillеllipse(х,у,R1,R2) РіeSlісе(х,у,а1,а2,R)

III. Практическая часть.

Слад 181)Рассчитать координаты рисунка и написать программу

Слад 19 Расчет координат

Слад 20 Текст программы

Слад 21

2)Рассчитать координаты рисунка и написать программу

Слад 22 Текст программы

IV. Итог урока

Проверка практических работ. Выставление оценок.

Слад 23
V.Д/з Рассчитать координаты произвольного рисунка и написать программу.
