Конспект урока «Электрический ток в полупроводниках. Полупроводниковый диод. Полупроводниковые приборы» по физике

Урок № 41-169 Электрический ток в полупроводниках. Полупроводниковый диод. Полупроводниковые приборы.

Полупроводник - вещество, у которого удельное сопротивление может изменяться в широких пределах и очень быстро убывает с повышением температуры., а это значит, что электрическая проводимость увеличивается. Наблюдается у кремния, германия, селена и у некоторых соединений.

Механизм проводимости у полупроводников

Кристаллы полупроводников имеют атомную кристаллическую решетку, где внешние электроны связаны с соседними атомами ковалентными связями. При низких температурах у чистых полупроводников свободных электронов нет и он ведет себя как диэлектрик. Если полупроводник чистый( без примесей), то он обладает собственной проводимостью (невелика).

Собственная проводимость бывает двух видов:

1)электронная (проводимость "п "-типа) При низких температурах в полупроводниках все электроны связаны с ядрами и сопротивление большое; При увеличении температуры кинетическая энергия частиц увеличивается, рушатся связи и возникают свободные электроны - сопротивление уменьшается.

Свободные электроны перемещаются противоположно вектору напряженности электрического поля. Электронная проводимость полупроводников обусловлена наличием свободных электронов.

2)дырочная (проводимость "р"-типа). При увеличении температуры разрушаются ковалентные связи, осуществляемые валентными электронами, между атомами и образуются места с недостающим электроном - "дырка". Она может перемещаться по всему кристаллу, т.к. ее место может замещаться валентными электронами. Перемещение "дырки" равноценно перемещению положительного заряда. Перемещение дырки происходит в направлении вектора напряженности электрического поля.

Разрыв ковалентных связей и возникновение собственной проводимости полупроводников могут быть вызваны нагреванием, освещением (фотопроводимость) и действием сильных электрических полей.

Зависимость R(t): термистор

- дистанционное измерение t;

- противопожарная сигнализация

Общая проводимость чистого полупроводника складывается из проводимостей "р" и "n" -типов и называется электронно-дырочной проводимостью.

Полупроводники при наличии примесей

У них существует собственная и примесная проводимость. Наличие примесей сильно увеличивает проводимость. При изменении концентрации примесей изменяется число носителей электрического тока - электронов и дырок. Возможность управления током лежит в основе широкого применения полупроводников. Существуют следующие примеси:

1) донорные примеси (отдающие) - являются дополнительными

поставщиками электронов в кристаллы полупроводника, легко отдают электроны и увеличивают число свободных электронов в полупроводнике. Это проводники " n " - типа, т.е. полупроводники с донорными примесями, где основной носитель заряда - электроны, а неосновной - дырки. Такой полупроводник обладает электронной примесной проводимостью (пример – мышьяк).

2) акцепторные примеси (принимающие) создают "дырки", забирая в себя электроны. Это полупроводники " р "- типа, т.е. полупроводники с акцепторными примесями, где основной носитель заряда –

дырки, а неосновной - электроны. Такой полупроводник обладает

дырочной примесной проводимостью (пример – индий).

Электрические свойства "р-n" переходов.

"р-п" переход (или электронно-дырочный переход) - область контакта двух полупроводников, где происходит смена проводимости с электронной на дырочную (или наоборот).

В кристалле полупроводника введением примесей можно создать такие области. В зоне контакта двух полупроводников с различными проводимостями будет проходить взаимная диффузия, электронов и дырок и образуется запирающий

электрический слой. Электрическое поле запирающего слоя препятствует

дальнейшему переходу электронов и дырок через границу. Запирающий слой имеет повышенное сопротивление по сравнению с другими областями полупроводника.

Внешнее электрическое поле влияет на сопротивление запирающего слоя. При прямом (пропускном) направлении внешнего электрического поля ток проходит через границу двух полупроводников. Т.к. электроны и дырки движутся навстречу друг другу к границе раздела, то электроны,

переходя границу, заполняют дырки. Толщина запирающего слоя и его сопротивление непрерывно уменьшаются.

При запирающем (обратном направлении внешнего электрического поля) ток через область контакта двух полупроводников проходить не будет. Т.к. электроны и дырки перемещаются от границы в противоположные стороны, то запирающий слой

утолщается, его сопротивление увеличивается.

Таким образом, электронно-дырочный переход обладает односторонней проводимостью.

Полупроводниковый диод - полупроводник с одним "р-п" переходом .

Полупроводниковые диоды основные элементы выпрямителей переменного тока.

При наложении электрического поля: в одном направлении сопротивление полупроводника велико, в обратном - сопротивление мало.

Транзисторы. (от английских слов transfer - переносить, resistor – сопротивление)

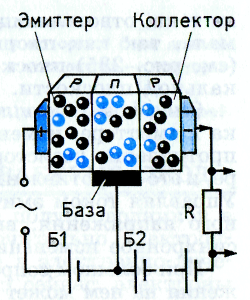

Рассмотрим один из видов транзисторов из германия или кремния с введенными в них донорными и акцепторными примесями. Распределе­ние примесей таково, что создает­ся очень тонкая (порядка несколь­ких микрометров) прослойка полупроводника п-типа между дву­мя слоями полупроводника р-типа (см. рис.).

Эту тонкую прослойку называют основанием или базой.В кристалле образуются два р—n-перехода, прямые направле­ния которых противоположны. Три вывода от областей с различными типами проводимости позволяют включать транзистор в схему, изо­браженную на рисунке. При данном включении левый р—n-пе­реход является прямым и отделяет базу от области с проводимостью р-типа, называемую эмиттером. Если бы не было правого р—n-перехода, в цепи эмиттер — база су­ществовал бы ток, зависящий от напряжения источников (батареи Б1 и источника переменного напряжения) и со­противления цепи, включая малое сопротивление прямо­го перехода эмиттер — база.

Батарея Б2 включена так, что правый р—n-переход в схеме (см. рис.) является обратным. Он отделяет базу от правой области с проводимостью р-типа, называ­емой коллектором. Если бы не было левого р—n-перехо­да, сила тока в цепи коллектора была бы близка к ну­лю, так как

сопротивление обратного перехода очень велико. При существовании же тока в левом р—n-пере­ходе появляется ток и в цепи коллектора, причем сила тока в коллекторе лишь немного меньше силы тока в эмиттере (если на эмиттер подано отрицательное напряжение, то левый р—n-переход будет обратным и ток в цепи эмиттера и в цепи коллек­тора будет практически отсутствовать). При создании напряжения между эмиттером и базой основные носители полупровод­ника р-типа — дырки проникают в базу, где они явля­ются уже неосновными носителями. Поскольку толщина базы очень мала и число основных носителей (электро­нов) в ней невелико, попавшие в нее дырки почти не объ­единяются (не рекомбинируют) с электронами базы и про­никают в коллектор за счет диффузии. Правый р—n-переход закрыт для основных носителей заряда ба­зы — электронов, но не для дырок. В коллекторе дырки увлекаются электрическим полем и замыкают цепь. Сила тока, ответвляющегося в цепь эмиттера из базы, очень мала, так как площадь сечения базы в горизонтальной (см. рис. выше) плоскости много меньше сечения в верти­кальной плоскости.

Сила тока в коллекторе, практически равная силе то­ка в эмиттере, изменяется вместе с током в эмиттере. Со­противление резистора R мало влияет на ток в коллекто­ре, и это сопротивление можно сделать достаточно большим. Управляя током эмиттера с помощью источника перемен­ного напряжения, включенного в его цепь, мы получим синхронное изменение напряжения на резисторе R.

При большом сопротивлении резистора изменение напря­жения на нем может в десятки тысяч раз превышать изме­нение напряжения сигнала в цепи эмиттера. Это означает усиление напряжения. Поэтому на нагрузке R можно полу­чить электрические сигналы, мощность которых во много раз превосходит мощность, поступающую в цепь эмиттера.

Применение транзисторов Свойства р—п-перехода в полупроводниках использу­ются для усиления и генерации электрических колебаний.
